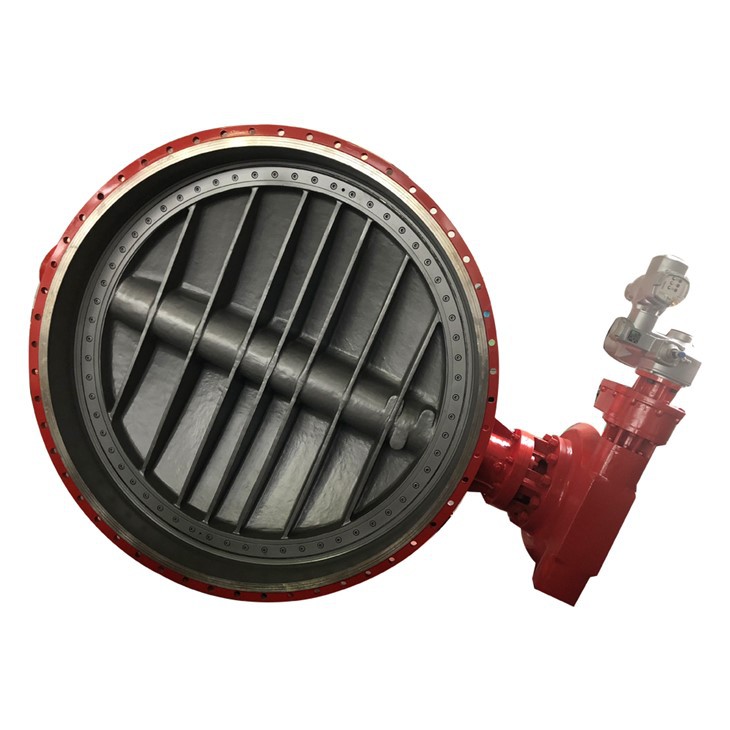

Drievoudige offset gelamineerde afdichtingsvlinderklep

Triple Offset gelamineerde afdichting vlinderklep is een hoogwaardige klep, die voornamelijk wordt gebruikt voor de regeling van hoge temperaturen, hoge druk of sterk corrosieve media. Vanwege het unieke structurele ontwerp heeft de drievoudige excentrische vlinderklep met meerdere niveaus uitstekende afdichtings-, stroomcontrole- en regelprestaties, dus wordt deze veel gebruikt in de aardolie-, chemische industrie, elektrische energie en andere gebieden.

Het belangrijkste kenmerk van de vlinderklep met drievoudige offset gelamineerde afdichting is het gebruik van een excentrisch structuurontwerp, door de mate van excentriciteit te veranderen, om de controle van de stroom te bereiken. Tegelijkertijd wordt tussen de vlinderplaat en de afdichtring een afdichtingsstructuur met meerdere niveaus toegepast om de betrouwbaarheid en dichtheid van de klep te garanderen. Bovendien is het materiaal van de klep gemaakt van zeer sterke, corrosiebestendige materialen, die bestand zijn tegen de erosie van hoge temperaturen, hoge druk en corrosieve media, en een goede duurzaamheid hebben.

Wanneer de klep zich in gesloten toestand bevindt, zorgt de excentrische hoek van de vlinderplaat van de drievoudige excentrische vlinderklep met meerdere niveaus ervoor dat deze afwijkt van het midden van de klepspindel, wat de bedieningskracht en wrijving vermindert, wat bevorderlijk is voor het openen en sluitwerking van de klep, en verhoogt de afdichtingsprestaties. Wanneer de klep open is, wordt het contactoppervlak tussen de vlinderplaat en de zitting verkleind, waardoor de stromingsweerstand en het energieverbruik van de vloeistof afnemen.

Er zijn drie verschillende structurele typen triple offset gelamineerde afdichtingsvlinderkleppen: enkel excentrisch, dubbel excentrisch en drievoudig excentrisch. Onder hen is de drievoudige excentrische vlinderklep de nieuwste klepstructuur, en de excentriciteit van de buitenring van de vlinderplaat, de schuine excentriciteit van de binnenring en de afwijking van de centrale as zijn allemaal uitingen van zijn excentriciteit. Vergeleken met dubbel excentrische en enkelvoudige excentrische vlinderkleppen bieden drievoudige excentrische vlinderkleppen superieure prestaties op het gebied van vloeistofregeling en dichtheid.

Kortom, de Triple Offset Gelamineerde Afdichting Vlinderklep is een hoogwaardige klep met uitgebreide functies en uitstekende prestaties. Het speciale excentrische ontwerp en de meerlaagse afdichtingsstructuur bieden een betrouwbare garantie voor de controle en stroomregeling van verschillende media, en is geschikt voor gas, vloeistof en stoommedium in de geleidingsvloeistof, een onmisbaar sleutelapparaat in de moderne industriële productie.

1. Redelijk ontwerp en compacte structuur: de drievoudige offset gelamineerde afdichtingsvlinderklep neemt het excentrische ontwerp van de asstructuur aan, waardoor het kleplichaam en de klepschijf nauw samenwerken, met een eenvoudige structuur, redelijk ontwerp en goed afdichtend effect.

2. Flexibele bediening en nauwkeurige bediening: de vlinderklep met drievoudige offset gelamineerde afdichting kan worden bediend met een handwiel, elektrisch, pneumatisch en andere methoden, met een hoge regelnauwkeurigheid en flexibele bediening, wat handig is voor automatische bediening.

3. Uitstekende smoorprestaties en lage lekkagesnelheid: de drievoudige offset gelamineerde afdichtingsvlinderklep heeft een structuur met meerdere niveaus, die betere smoorprestaties kan bereiken en zich kan aanpassen aan hoge druk, hoge temperaturen, grote stromingen en andere werkomstandigheden, terwijl de het lekpercentage is laag, wat gemakkelijk te onderhouden en te onderhouden is.

◆ Ontwerp: API 609

◆ Van aangezicht tot aangezicht: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

◆ Flensuiteinde: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

◆ Stomplaseinde: ASME B16.25

◆ Test: API598

◆ Brandveilig: API607 / API6FA

◆ Grootte: 2"~104"(DN50~DN2600)

◆ Klasse: 150LB ~ 600LB / PN6 ~ PN100

◆ Aansluiting: Dubbele flens / Stomplas / Lug / Wafer

◆ Bediening: Wormwiel / Pneumatische aandrijving / Elektrische aandrijving

◆ Temperatuur:-100~400 graden

◆ Toepassing: directe verwarming / ijzer- en staalsmelten / circulerend koelwater / energiecentrales

◆ Lichaam en schijf: koolstofstaal (WCB, LCB)

◆ Roestvrij staal (CF8,CF8M,CF3,CF3M) /

◆ Duplexroestvrij staal (4A,5A,6A) /

◆ Hastelloy-legering (N-12MV,CW-12MW,CW-2M) /

◆ Inconel-legering (CY-40,CW-6MC) /

◆ Monel-legering (M35-1) /

◆ Aluminiumbronslegering (C95400, C95500, C95800, AB2C)

◆ Stuurpen: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

◆ Schijfafdichting: gelamineerde afdichting (SS316+grafiet,SS316+PTFE,SS316+RPTFE)

◆ Lichaamsafdichting: SS316+grafiet / SS316+PTFE / SS31083+Grafiet / SS30180+PTFE / Inconel+Graphit / Inconel + PTFE

◆ Carrosseriezitting: A105+ SS316 / F304+ Nitreren / F316+STL / F53+STL / Inconel
