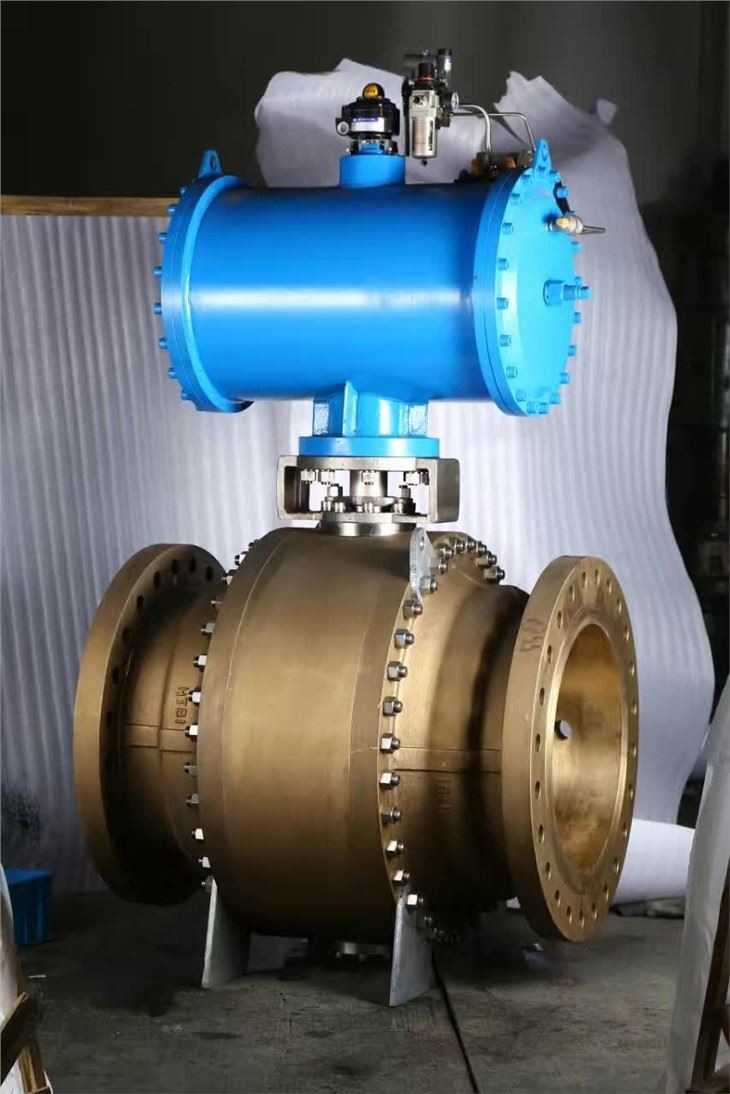

Trunnion Mounted Ball Valve Brochure

A.Dubbele blokkering en ontluchtingsfunctie

 trunnion mounted ball valve generally use front ball sealing design structure. Two seats can separately blocks the media of the inlet and outlet to achieve double isolation.When the ball valve is closed,even apply pressure on both inlet and outlet of the valve,the body cavity and channels are biocked,the remaining media in the body cavity can be released.

Wanneer de vloeistof in de lichaamsholte vergassen als gevolg van verhoogde temperatuur en abnormaal hoge druk veroorzaken. Het medium in de holte kan worden vrijgegeven door te duwen

de zitting door zijn werkende kracht om de veiligheid van de klep en pijpleiding te verzekeren;

 trunnion mounted ball valve can supplies a Selective design of double ways sealing structure.The two Seats can separately blocks the medium both in the inlet And outlet,they can also block the medium of cavity,which can achievedefunctie van dubbele isolatie. Wanneer de klep gesloten is, zal het medium van de inlaat, uitlaatholte worden geïsoleerd, de uitlaat zorgt ook voor de afdichting wanneer de inlaatzitting lekt, zodat de klep twee dubbele afdichtingsfuncties heeft.

B.De handmatige en automatische drukontlasting van lichaamsholte

Het resterende medium kan handmatig worden vrijgegeven door de ontluchtingsklep, wanneer het vloeibare medium dat zich in de lichaamsholte bevindt vergassen als gevolg van temperatuurstijgingen en abnormaal hoge druk veroorzaken, zal de sadety-kalf automatisch openen wanneer de mediumdruk boven de ingestelde waarde komt om de veiligheid te garanderen van de klep en pijpleiding.

O-ringafdichtingen en metalen grafietgewonden pakking zijn geïnstalleerd in de afdichtingsplaten van TIPVALVE-kogelkranen, waar brandgevaar bestaat en afdichtingselementen zoals zittingschroeiringen, afdichtingspakking, O-ringafdichtingen gemaakt van niet-metalen materialen zoals rubber, teflon enz. die beschadigd zijn, zorgt de externe metalen grafietgewonden pakking voor extra afdichting; wanneer de afdichtingsringen van de zitting beschadigd zijn, zal de metalen zitting automatisch met de bal combineren tot een metalen afdichting onder de veerthyust, die de interne lekkage en externe lekkages van kleppen effectief zou kunnen beheersen. Het klepontwerp is volledig in overeenstemming met de eisen van de normen en voorschriften van API 607, APL6FA BS6755 en JB/T6899, het heeft ook de API 607 ​​fire-prooftest doorstaan.

De steel keurt een uitbarstingspreventiestructuur goed. De steel met een groot onderste uiteinde bevindt zich aan de bovenkant en bout en de steel kan niet door het medium worden uitgeblazen, zelfs niet in het geval van abnormale druk in de klepholte.

5. Antistatisch ontwerp:

Het klepontwerp voldoet aan de antistatische vereisten door statische-preventieveren en kleine kogels in te stellen tussen de kogel en de steel en de afdekplaten van de pakking die de elektrische continuïteit op plaatsen tussen de kogel en de steel en het lichaam handhaven en de statische elektriciteit die wordt geproduceerd door wrijvingen van schakelaars van kogels en zittingen wordt naar de grond geleid en vermindert zo het risico op brandgevaar of explosies enz. veroorzaakt door elektrostatische vonken.

Voor DN150 (nps 6) of hoger op de tap gemonteerde kogelkranen zijn er afdichtingsvet-injectie-inrichtingen geïnstalleerd op de steel en zittingen zoals voor die DN125 of lager op de tap gemonteerde kogelkranen, het afdichtende inspuitapparaat kan worden geïnstalleerd volgens de eisen van de klant wanneer de afdichtring van de O-ring afdichtingen van de steel zijn per ongeluk beschadigd afdichtingsvet kan worden aangebracht via de afdichtingsinjector om lekkage van medium door de afdichtingsring van de zitting en de steel te voorkomen.

7. Gasexplosiepreventie afdichtring;

Voor de klep van cl900 of hoger die wordt gebruikt in gas, selecteert medium anti-gas-explosie rubberen afdichtingen om het risico op beschadiging van de rubberen afdichtingen als gevolg van plotselinge drukontlasting te verminderen.

Zachte afdichtingsstructuur

Simole structuur betrouwbare afdichting en breed toepassingsbereik lage kosten.

O-ring afdichtingsstructuur:

Reliable sealing low torque it can meet the user's requirement on high sealing reliability and low torque occasion.

Metaal op metaal structuur:

Voldoe aan de werkconditie van het medium inclusief deeltjes en vervang voornamelijk de gelegenheid die niet geschikt is voor bovenstaande twee afdichtingsmethoden.
