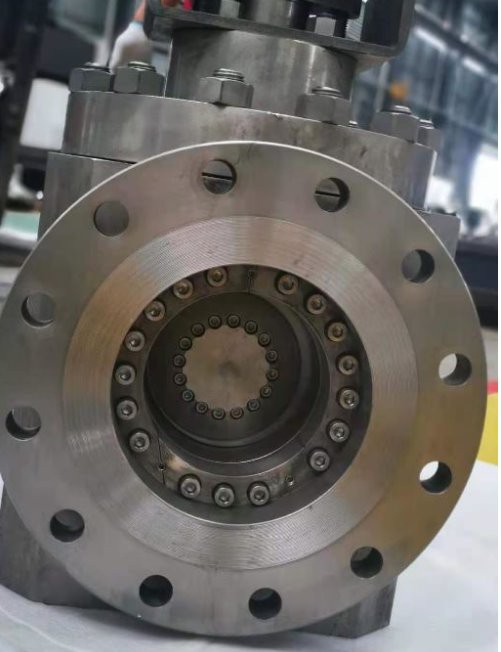

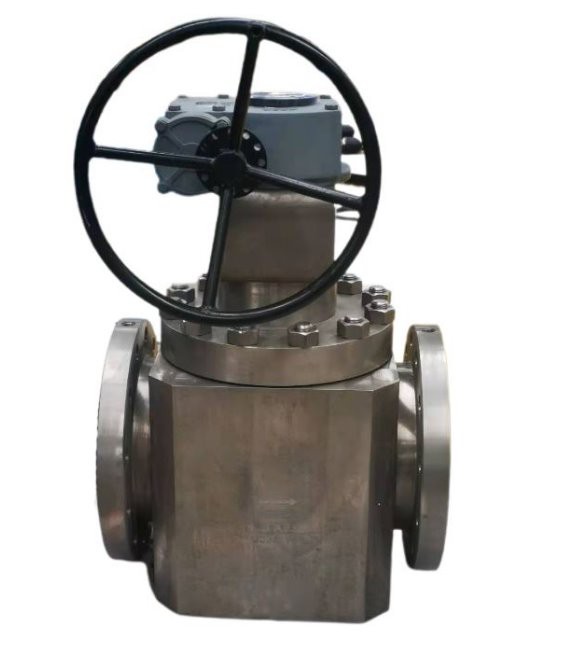

Titanium vlinderklep catalogus
| De klepstructuur |
| Bi-directionele Sealin |
Stoel niet-ingedrukt als schijf nadert.
Schijf in gesloten positie, zonder lijndruk. Schijf in gesloten positie, lijndruk toegepast vanaf stroomopwaarts.
Schijf in gesloten positie, lijndruk toegepast vanaf
stroomafwaarts.

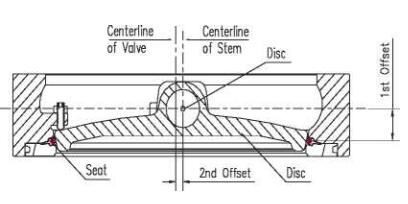

Dubbel offset/excentrisch ontwerp
Het ontwerp met dubbele offset van de Tipvalve High Performance Buttefly Vaives zorgt voor minder slijtage van de zitting en een bidirectionele, lekvrije afsluiting over het volledige drukbereik. Op het beginpunt van het openen van de schijf produceert de offset-schijf een nok-achtige actie, waarbij de schijf uit de zitting wordt getrokken. Deze nok-achtige actie vermindert zadelslijtage en elimineert zadelvervorming wanneer de schijf in de open positie staat. In geopende toestand maakt de schijf geen contact met de stoel, daarom wordt de levensduur van de stoel verlengd en worden de bedieningskoppels verminderd. Als de klep sluit, zet de nok-achtige actie de roterende beweging van de schijf om in een lineaire beweging om de schijf effectief op de zitting te duwen. De veegwerking van de schijf tegen de zitting voorkomt ongewenste materiaalophoping-door slurries of zwevende stoffen |
|
De zachte zitstructuur
| De klep met zachte zitting zorgt voor een bi-directionele luchtbeldichte afsluiting (geen lekkage) door het gebruik van een gepatenteerde zitting. Dit unieke stoelontwerp zorgt voor een zelf-bekrachtigde afdichting in vacuüm -naar-lagedruktoepassingen. Onder hogere drukomstandigheden is de zitting ook ontworpen om beweging van de zachte zitting tegen de schijfrand mogelijk te maken, te beperken en direct te sturen, tot de volledige AS ME klasse 150, 300 en 600 koude werkdrukken. De zachte zitting is ontworpen voor hoge prestaties met minimale slijtage en een laag koppel. Het vervangen van de stoel is een eenvoudige handeling, waarvoor geen speciaal gereedschap nodig is. |
schijf open

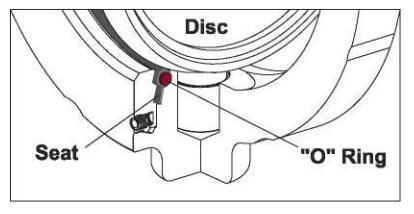

De schijf en de zitting zijn niet ingeschakeld. In deze positie worden de schouders van de zitting tegen de holteschouders gedrukt door de compressie van de o-ring.
De zitting is verzonken in de zijkant van de zittingholte en dient als pakking in het gebied van de verankeringsgroef. De zittingholte is afgedicht tegen blootstelling aan de procesvloeistof en beschermt de zitting tegen schuren en slijtage. De o-ring, die volledig is ingekapseld door de zitting, is ook geïsoleerd tegen blootstelling aan de procesvloeistof.
Naarmate de lijndruk toeneemt, komt de procesvloeistof in het zijwandgebied en oefent een belasting uit op de parallelle-uit elkaar geplaatste zijwanden en de convergerende zijwand van de zitting. Door het ontwerp van de zitting en de holte kan de zitting axiaal naar de stroomafwaartse zijwand bewegen, maar wordt de beweging beperkt en wordt de beweging radiaal naar binnen gericht naar de schijf; hoe hoger de lijndruk, hoe strakker de afdichting tussen de schijf en de zitting. Omdat de o-ring elastisch is, kan deze onder belasting buigen en vervormen en terugkeren naar de oorspronkelijke vorm na verwijdering van de belasting; het is het rubber dat vervormt, niet het thermoplastische materiaal. Deze dynamische afdichting, gepatenteerd door Tipvalve, is totaal uniek onder de hoogwaardige vlinderkleppen.
schijf gesloten,Zelf-geactiveerde zeehond
De Tipvalve-schijf en zitting zijn ingeschakeld en de procesvloeistof staat onder lage druk. De rand van de schijf, met een grotere diameter dan de zittingtong, leidt de beweging van de zitting radiaal naar buiten, waardoor de zitting tegen de convergerende zijwanden van de holte drukt. De elastomere o-ring zorgt voor een mechanische voorbelasting- tussen de schijf en de zittingtong wanneer deze wordt samengedrukt en platgedrukt door de schijf; dit is de sei f-geactiveerde modus voor afdichting bij vacuüm-tot -60 psi.
Als de zitting radiaal naar buiten beweegt, bewegen de zittingschouders weg van de caviteitschouders en openen de caviteit naar de procesmedia.
schijf gesloten,Druk-bekrachtigde afdichting
(Zit stroomopwaarts)
Schijf gesloten, druk-bekrachtigde afdichting
(Zit stroomafwaarts)
De klep met zachte zitting is bi-directioneel (in sommige gevallen kunnen er aanpassingen nodig zijn om deze regeling te laten werken voor een doodlopende weg).
De holte en de zijwanden van de zitting zijn symmetrisch ontworpen om beweging van de zitting naar de schijf toe te staan, te beperken en direct te doen om dynamisch af te dichten met lijndruk in de omgekeerde richting. De schijfrand is het segment van een bol, en de rand staat schuin naar de schijfrand om af te dichten met pijpleidingdruk in beide richtingen.
Aanbevolen installatierichting is stoel stroomopwaarts
| Standaard productiebereik | |||
| ANSI-klasse 150 | ANSI-klasse 300 | ANSI-klasse 600 | |
| Beoordeling-Psi | 285 | 740 | 1440 |
| Beoordeling-Bar | 20 | 50 | 100 |
| Maat-Inch | 2-60 | 2-48 | 44616 |
| Maat-mm | DN50-DN1500 | DN50-DN1200 | DN50-DN600 |
| TESTEN Testen | API 598 | ||
| Face-to-face specificatie | ANSI B16.10/ API 609 / MSS-SP-68 / ISO 5752 | ||
| Eindflensspecificaties: | ASME B16.5: Klasse 150, 300, 600 DIN ISO PN10, PN16, PN25, PN40 | ||
| Verbinding | Wafer, gesjouwd, dubbele flens | ||
| Actuaris-Handleiding | Hefboomhendel, wormwielaandrijving | ||
| Actuator-Automatisch | Elektromotor, pneumatisch dubbelwerkend, pneumatische veerretour | ||
