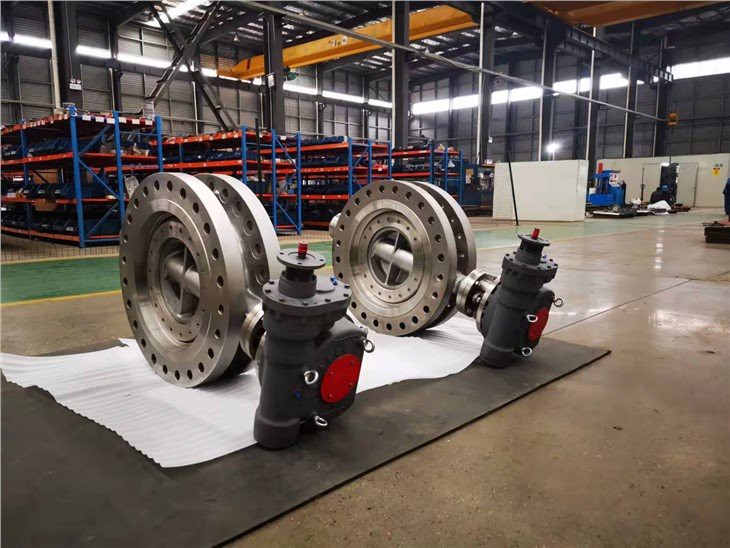

Triple Offset Vlinderklep Serie 3000 Catalogus

Drievoudige offset vlinderklep die klanten professionele klepoplossingen biedt voor strenge werkomstandigheden. Om aan de eisen van de klant te voldoen, biedt het corrosiebestendige, lage of hoge temperatuurbestendige, slijtvaste en speciale materiaalkleppen die geschikt zijn voor verschillende media. We werken nauw samen met de oliegas-, energieopwekkings-, mijnbouw-, chemische, voedseldranken- en scheepvaartindustrieën, om te anticiperen op hun behoeften en hun verwachtingen te overtreffen.

De vlinderklep met drievoudige offset biedt hoge prestaties in bidirectionele nullekkage en stroomt door de nieuwe industriecategorie met behulp van een technologie die voorheen niet beschikbaar was met andere kwartslagkleppen.

Een sterke toewijding aan het handhaven en verbeteren van de kwaliteit van zowel productprestaties als klantenservice is inherent aan ons managementbeleid.

Nullekkage betekent geen zichtbare lekkage bij testen onder hoge druk met water en lage druk met lucht volgens bestaande internationale normen.

Bubble Nul Lekkage:

De schijfafdichtring werd bereikt door een koppelkracht die gelijkmatig werd belast op de gelamineerde afdichtingsrand van de schijf, die de functie heeft om nullekkage te verzekeren in zowel hydrostatische als luchttests volgens API 598.

Lage wrijving:

The valve uses a three-cam structure that means an angular cam is added to acommon metal hard seal bi-cam butterfly valve. This angular cam functions to have any point between the seal ring and the seat ring quickly separated off or contacted during the valve open and close action to leave a low fricion between the seal pairs,the sealing ring and seat relies on the coordination of sealing parts, so it has lower friction and excellent wear resistance when opening and closing,both the disc and the body seat are perfectly round,the disc doesn't touch the body-sealing surface until the valve is completely closed.so,it is low wear.

Vernieuwbare verbinding:

De afdichtring kan respectievelijk worden onderhouden en vervangen na accidentele schade, deze vervangbare afdichtring zorgt voor een betrouwbare afdichting en een langere levensduur.

Beste prijs-kwaliteitverhouding:

vlinderkleppen (TOBV) bieden de hoogste kwaliteit en de beste waarde die beschikbaar is in de regelindustrie. Het unieke ontwerp van deze kleppen zorgt voor robuuste betrouwbaarheid en extreem eenvoudig onderhoud in het veld. Zo verlagen we de kosten van onze klanten en leveren we tegelijkertijd de beste waarde, onafhankelijke en interne tests hebben onze superieure levensduur bewezen, met een bubbel-strakke afsluiting gedurende meer dan 100,000 cycli.

Drie soorten zeehondenontwerp:

Drievoudige excentrische vlinderkleppen bieden unidirectionele gelamineerde afdichting, bidirectionele gelamineerde afdichtingunidirectionele zachte afdichting aan onze klant;

Verschuiving 1

De as is achter het vlak van het afdichtoppervlak geplaatst om een ​​doorlopend zittingpad te verschaffen.

Verschuiving 2

De as is aan één kant van de hartlijn van de buis/klep geplaatst om de afdichting van de zitting te kunnen verplaatsen tijdens de 90 graden opening.

Verschuiving 3

De hartlijnen van de zitting en de afdichtingskegel staan ​​schuin ten opzichte van de hartlijn van de leiding/klep. Deze derde offset elimineert volledig wrijven.

Materialen van constructie

Lichaam:	Koolstofstaal (A216 WCB, A352 LCB, A217 WC6, A217 WC9, A217 C5) / roestvrij staal (A351 CF8, A351 CF8M, A351 CF3, A351 CF3M) / duplex roestvrij staal (A995 4A, A995 5A, A995 6A) / Hastelloy (A494 N-12MV, A494 CW-12MW, A494 CW-2M) / Inconel-legering (A494 CY-40, A494 CW-6MC) / Monel-legering (A494 M35-1)
Schijf:	Koolstofstaal (A216 WCB, A352 LCB, A217 WC6, A217 WC9, A217 C5) / roestvrij staal (A351 CF8, A351 CF8M, A351 CF3, A351 CF3M) / duplex roestvrij staal (A995 4A, A995 5A, A995 6A) / Hastelloy (A494 N-12MV, A494 CW-12MW, A494 CW-2M) / Inconel-legering (A494 CY-40, A494 CW-6MC) / Monel-legering (A494 M35-1)
Stang:	A276 420 / A705 17-4PH(A564 630) / A276 XM-19 / A182 F53 / S20910 / Hastelloy-276 / Inconel 625 / K500
Lichaamszitting:	Lichaam is zitting / 13Cr elektrode-oppervlak / SS304-elektrode-oppervlak / SS316-elektrode-oppervlak / STL-elektrode-oppervlak
Schijfafdichting:	SS316 plus grafiet / SS316 plus PTFE / Inconel 625 plus PTFE / PTFE / RPTFE / PCTFE

Maatbereik:

• 4"80" (DN100DN2000)

Drukclassificaties

• 150Lb600Lb

• PN10, PN16, PN25, PN40, PN64, PN100

DN (mm)	NPS (inch)	Druk
Klasse150	Klasse300	Klasse600
100	4	•	•	•
150	6	•	•	•
200	8	•	•	•
250	10	•	•	•
300	12	•	•	•
350	14	•	•	•
400	16	•	•	•
450	28	•	•	•
500	20	•	•	•
600	24	•	•	•
700	28	•	•	•
800	32	•	•	•
1000	40	•	•
1200	48	•	•
1400	56	•
1600	64	•
1800	72	•
2000	80	•

Temperatuurbereik

• -140℉ up to 842℉; -60 degree up to 450 degree

Lichaamsconfiguraties

• Lug

• Double Flanged

• Wafer

• Butt weld

Naleving

Klepontwerp:	API 609
Oog in oog:	ISO 5752-20 / ISO 5752-13 / DIN F4
Verbinding:	ASME B16.5 / ASME B16.47 / EN 1092-1 / GOST 12815 / MSS SP-44 / ASME B16.25
Test:	API 598
Productiekwaliteit:	ISO 9001 / ISO 15848

Test druk

• Shell Test Pressure: Nominal Pressure1.5

• Positive Test Pressure: Nominal Pressure 1.1

• Reverse Test Pressure: Nominal Pressure 1.0

• Positive and Reverse Air test Pressure: 0.6Mpa

• 13Cr electrode surfacing

• SS304 electrode surfacing

• SS316 electrode surfacing

• STL electrode surfacing

In feite vervangen onze klanten regelmatig bestaande schuif-, kogel- en klepafsluiters, wat een aanzienlijke besparing van ruimte en gewicht oplevert, terwijl ze direct profiteren van lagere installatiekosten.

Drievoudige offset-kleppen zijn op grote schaal gebruikt in alle toepassingen waar positieve isolatie vereist is. Het kwartslagontwerp en het extreem lage draaikoppel zorgen ook voor nauwkeurige stroom- en drukregeling. Met onze kleppen kunnen echte isolatie- en regelmogelijkheden worden gecombineerd in een enkel product tegen de gebruikelijke behoefte aan twee verschillende kleppen.

Prestatiegrafiek

• Oil Gas Processing

• Industry of fine chemicals

• Chemical Petrochemical Plants

• Power Generation

• Offshore Platforms

• District Heating

• Pulp Paper

• Steel Mills

• Sugar Mills

• Desalination Plants

• Water Treatment

• Circulating cooling water

• Desalination of sea water

EEN KLEP VAN PREMIUM KWALITEIT DIE UW EIGENDOMSKOSTEN MINIMALISEERT

U ZOU NOOIT EEN PREMIUM PRODUCT AAN KOSTENBESPARINGEN ASSOCIEREN. DE WERKELIJKHEID IS ECHTER HEEL ANDERS MET DRIJVENDE SEAT BI-DIRECTIONELE SEAL DRIEVOUDIGE OFFSET VLINDERKLEPPEN.

Dus wat gebeurt er als u de klep installeert en begint te bedienen? drievoudige offset-klep met zwevende zitting, bi-directionele afdichting, is ontworpen om vrijwel onderhoudsvrij te zijn en vereist in de meeste toepassingen geen gepland onderhoud, wat zorgt voor extra kostenbesparingen gedurende de hele levenscyclus.

VERVANG VEILIG UW BESTAANDE KLEPPEN DOOR DRIJVENDE ZITTING BI-DIRECTIONELE AFDICHTING DRIEVOUDIGE OFFSET VLINDERKLEP.

Replacing an existing valve can be a necessity but also a strategic choice. floating seat bi-directional seal triple offset valve's bi-directional zero leakage and inherently fire safe design allows our customers to easily replace gate, ball and globe valves and, with our long face-to-face valves (designed in accordance to ASME B16.10), this operation can be carried out without the need of any piping modification.

Het gebruik van kleppen kan ook bijdragen aan het verminderen van systeemstoringen, waardoor het algehele Safety Integrity Level (SIL) wordt verbeterd; door het gebruik van bi-directionele afdichtingen met drievoudige offset met zwevende zitting en een geschikte actuatorselectie, is het zelfs mogelijk om het product te configureren om de vereiste beschermende functie te ondersteunen.
