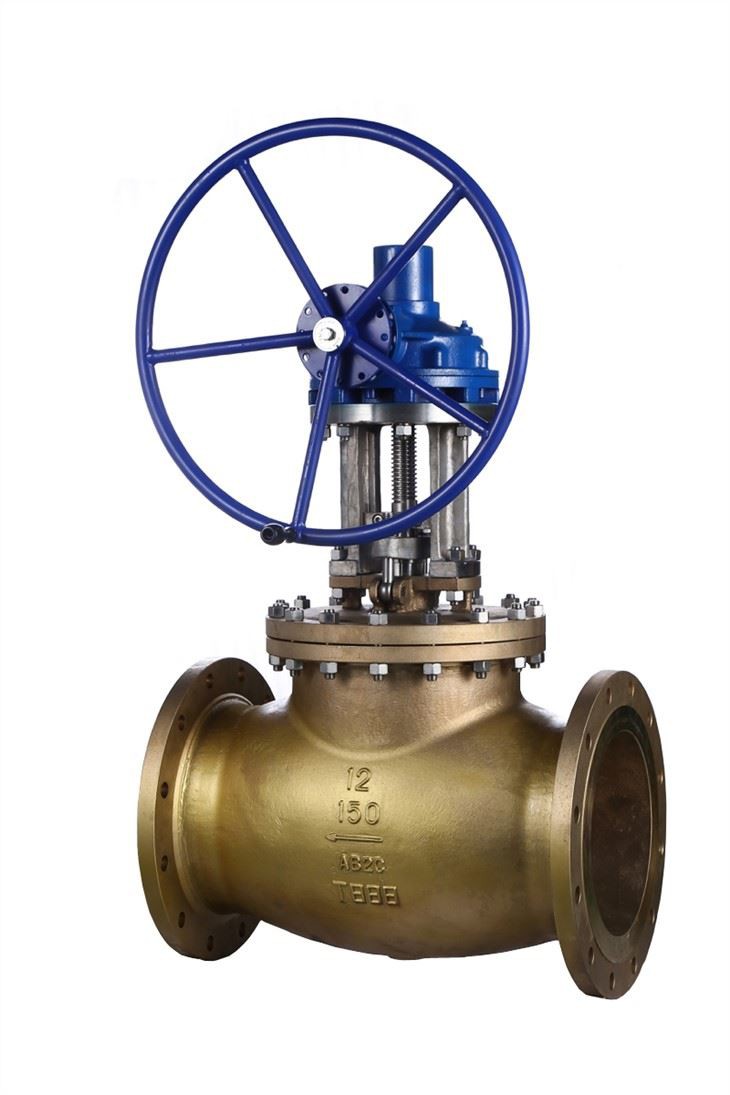

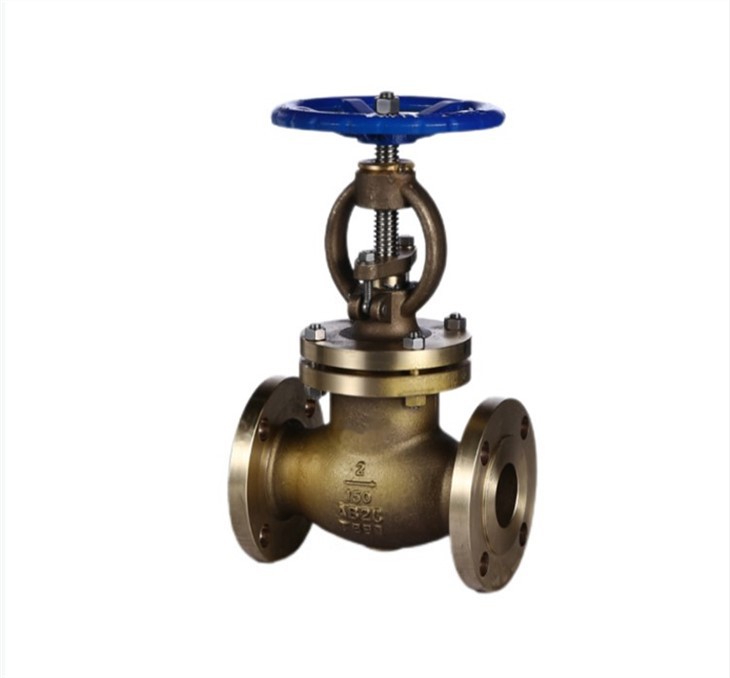

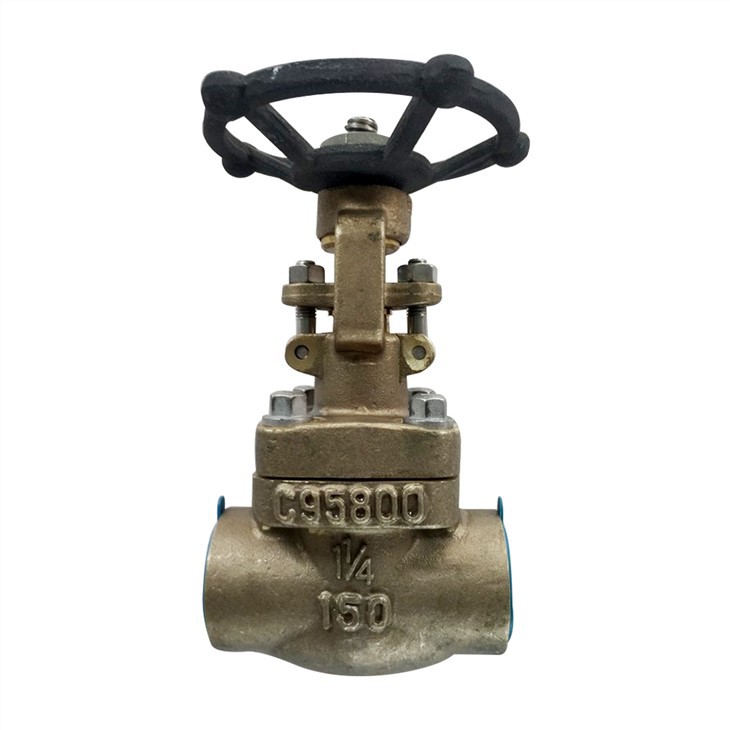

Zuurstofbolklep

De afsluitklep speelt een belangrijke rol bij het afsnijden en beperken van het medium in de pijpleiding. Als uiterst belangrijke afsluitklep wordt de zuurstofafsluiter afgedicht door koppel op de klepsteel aan te brengen en bevindt de klepsteel zich in de axiale richting. Er wordt druk uitgeoefend op de klepklep, zodat het afdichtingsoppervlak van de klepklep en het afdichtingsoppervlak van de klepzitting goed zijn bevestigd om te voorkomen dat het medium langs de opening tussen de afdichtingsoppervlakken lekt. Het afdichtingspaar van de zuurstofafsluiter bestaat uit een afsluitklepafdichtingsoppervlak en een afsluitbladafdichtingsoppervlak. De klepsteel drijft de klepklep aan om verticaal langs de middellijn van de klepzitting te bewegen. Tijdens het openings- en sluitingsproces van de zuurstofstopklep is de openingshoogte klein, is de stroom eenvoudig aan te passen en zijn de productie en het onderhoud handig en is het bereik van de druktoepassing breed. Vanuit structureel oogpunt is de zuurstofafsluiter eenvoudiger dan de eerste, gemakkelijk te produceren en te onderhouden. Qua levensduur is het afdichtingsoppervlak van de zuurstofafsluiter niet gemakkelijk te dragen en te krassen. Tijdens het openings- en sluitingsproces van de klep is er geen relatieve schuif tussen de klepschijf en het afdichtingsoppervlak van de stoel. Daarom zijn de slijtage en slijtage van het afdichtingsoppervlak klein, dus het is verbeterd. De levensduur van het afdichtingspaar is dat de klepklepslag van de zuurstofafsluiter klein is tijdens het volledig gesloten proces en dat de hoogte kleiner is dan die van de alarmklep. Het nadeel van de zuurstofafsluiter is dat het openings- en sluitkoppel groot is en het moeilijk is om snel te openen en te sluiten. Omdat de stromingspassage in het ventielhuis relatief kronkelig is, is de vloeistofstroomweerstand groot en gaat de vloeistofkracht verloren in de pijpleiding.

Ontwerpfunctie+

1. Voor de nominale druk PN≥1.6MPa, DN125 ~ 200 vaststellen interne bypass structuur; DN250 ~500 keurt externe omleidingsklepstructuur goed. Het doel is om het drukverschil voor en na de klep te verminderen om een hoog debiet, hoge schuurspons te voorkomen en om het genereren van hoge temperaturen te voorkomen, waardoor de veilige werking van het zuurstofpijpnetwerk wordt gewaarborgd en het bedrijfskoppel wordt verminderd.

2. Middelgrote stroomrichting: PN≥1.6MPa, DN≤100 medium stroomt van onder het klepkletter naar de bovenkant van het klepklap (dn. lage inlaat en hoog vermogen), DN≥125 medium stroomt van het klepklap naar de bodem (hoge inlaat en lage output). De klep met DN≥125 keurt de stroomrichting van hoge middelgrote inlaat en lage middelgrote uitlaat goed. Aan de ene kant is de structuur van de interne bypassklep vereist en aan de andere kant wordt de sluitkracht van de klep sterk verminderd vanwege de druk van het medium.

3. De klep is uitgerust met een statische elektriciteitsveiligheidsinrichting om vonken als gevolg van statische elektriciteit te voorkomen.

4. In vergelijking met gewone afsluiters neemt het beugelgedeelte van de afsluitklep van de zuurstofpijpleiding een volledig gesloten structuur aan en kan de beschermkap op de beugel worden geopend wanneer de verpakking wordt samengeperst, wat een rol speelt bij olie- en stofpreventie. En er zijn duidelijke olieverboden.

5. Het belangrijkste lichaamsmateriaal is roestvrij staal of koperlegering met uitstekende vlamvertragering, is het afdichtingsoppervlak het lichaam of het opduiken D802, en de resterende interne delen zijn gemaakt van roestvrij staal of koperlegering; de smering van het transmissiedeel is gemaakt van onbrandbaar vet.

6. Alle delen keuren strikte ontvettende behandeling en prestatiesspecificaties goed

Ontwerp Standard+

· Ontwerp: API600 / ASME B16.34 / API602 / BS5352

· Van aangezicht tot aangezicht: API6D / ASME16.10/ ISO5752

· Flenseind: ASME B16.5 / ASME B16.47 / EN1092-2 / GOST 12815 / MSS-SP44

· Socket gelast uiteinde: ANSI B16.11

· Schroefeind: ANSI B1.20.1

· Butt-lassen einde: ASME B16.25 / ASME B16.25

· Test: API6D, API598

· Brandveilig: API607, API6FA

Technische specificatie+

· Grootte: 1/2 "~64"(DN100~DN1600)"

· Klasse: 150Lb~2500Lb (PN10, PN16, PN25, PN40,PN64, PN100,PN160,PN250)

· Aansluiting: Dubbele flens

· Verrichting: Worm toestel, pneumatische actuator

· Toepassing: IJzer- en staalindustrie, metallurgie, petrochemische, chemische industrie

Materiaaloptie+

· Lichaam: HTB1, Aluminium brons, ASME 1565 C86500, Messing, Monel, Roestvrij staal, SS304, SS316 enz.

· Bal: HTB1, ASME B564 NO400, Aluminium brons, ASME 1565 C86500, Messing, Monel, Roestvrij staal, SS304, SS316 enz.

· Stuurpen: ASTM B865 NO5500, C63200, F304, F316, SS321

· Zetel: PTFE,RPTFE,MONEL,ASME B564 NO400,C63200,F304,F316

JY41W zuurstofafsluiter is een speciale klep die speciaal geschikt is voor zuurstofleidingen. Volgens de bedrijfskenmerken van het zuurstofpijpleidingnetwerk en gezien de ontvlambare en explosieve kenmerken van het zuurstofmedium, zijn de ontwerpprincipes een veilige en betrouwbare werking en superieure prestaties, en verwijzen ze naar het ministerie van Metallurgische Industrie van China Een speciale afsluitklep ontworpen en vervaardigd om de veilige werking van het zuurstofpijpleidingnetwerk te garanderen op basis van de bepalingen van de "Oxygen Safety Regulations". Het belangrijkste lichaamsmateriaal van JY41W/Y zuurstof gewijd door bolklep is gemaakt van roestvrij staal of koperlegering met uitstekende vlamvertragendheid. Het afdichtingsoppervlak is het lichaam of de oppervlakte D802. De overige interne delen zijn gemaakt van roestvrij staal of koperlegering; de smering van het transmissiedeel keurt niet-brandbare smeringsvet goed, en gemerkt met een duidelijk olieverbodsmerk. De structuur van JY41W/Y zuurstof speciale straight-through afsluitklep, de beugel keurt een volledig gesloten afdichting, en een statische elektriciteit verwijdering apparaat, en de klep stam is uitgerust met een stofkap. De speciale afsluitklep voor zuurstofpijpleidingen wordt vertrouwd door het zuurstofpijpnetwerk van grote en middelgrote staalfabrieken, zuurstoffabrieken en petrochemische fabrieken sinds deze op de markt is gebracht! 　Zuurstofkleppen worden vaak gebruikt in fysische en chemische experimenten. Gassen zoals waterstof en argon. Deze gassen worden over het algemeen opgeslagen in speciale hogedrukgasflessen. Bij gebruik wordt de gasdruk gereduceerd tot het bereik dat het experiment vereist via de drukreducerende klep en vervolgens fijn afgesteld door andere regelkleppen, zodat het gas in het gebruikssysteem wordt ingevoerd. De meest gebruikte drukreducerende klep is de zuurstofdrukreducerende klep, of kortweg zuurstofmeter. Sommige gassen, zoals stikstof, lucht, argon en andere permanente gassen, kunnen een zuurstofdrukreducerende klep gebruiken. Maar er zijn enkele gassen, zoals ammoniak en andere corrosieve gassen, die speciale drukreducerende kleppen vereisen. Algemeen verkrijgbaar op de markt zijn speciale drukreducerende kleppen voor stikstof, lucht, waterstof, ammoniak, acetyleen, propaan en stoom. Het gebruik en de voorzorgsmaatregelen van deze drukreducerende kleppen zijn in principe hetzelfde als die van zuurstofdrukreducerende kleppen. Er moet echter ook op worden gewezen dat speciale drukreducerende kleppen over het algemeen niet voor andere gassen worden gebruikt. Om misbruik te voorkomen worden speciale aansluitpoorten gebruikt tussen enkele speciale drukreducerende kleppen en stalen cilinders. Gebruik bijvoorbeeld zowel waterstof als propaan linkse draad, ook wel reverse thread genoemd, en speciale aandacht moet worden besteed bij het installeren.
